Если вы хоть раз работали с переносным электроинструментом, генератором или обслуживали оборудование на морозе, то наверняка встречали кабель марки КГ-ХЛ. Он не привлекает внимание внешне — черная резиновая оболочка, несколько проводников внутри — но именно такая конструкция делает его незаменимым там, где важна гибкость и надежность при отрицательных температурах. В этой статье расскажу, из чего состоит КГ-ХЛ, где его применяют, на что обращать внимание при выборе и как правильно хранить и эксплуатировать этот кабель.
Разбор маркировки и зачем вообще нужна эта модель
Маркировка КГ-ХЛ складывается из двух частей. КГ означает «кабель гибкий» — это традиционное обозначение гибких резиновых кабелей для переносного и подвижного оборудования. ХЛ расшифровывается как «холодостойкий» — кабель специально адаптирован для работы в низких температурах. Проще говоря, КГ-ХЛ — это гибкий резиновый кабель, который не дубеет и не теряет гибкости на морозе. Больше информации о том какая у кг хл расшифровка, можно узнать пройдя по ссылке.
Такой кабель нужен там, где обычный ПВХ-кабель быстро становится жестким и ломается: стройплощадки в северных регионах, ледовые сооружения, выносные генераторы при отрицательных температурах, мобильные установки и спецтехника, где провод приходится часто сгибать или скручивать.
Конструкция и материалы

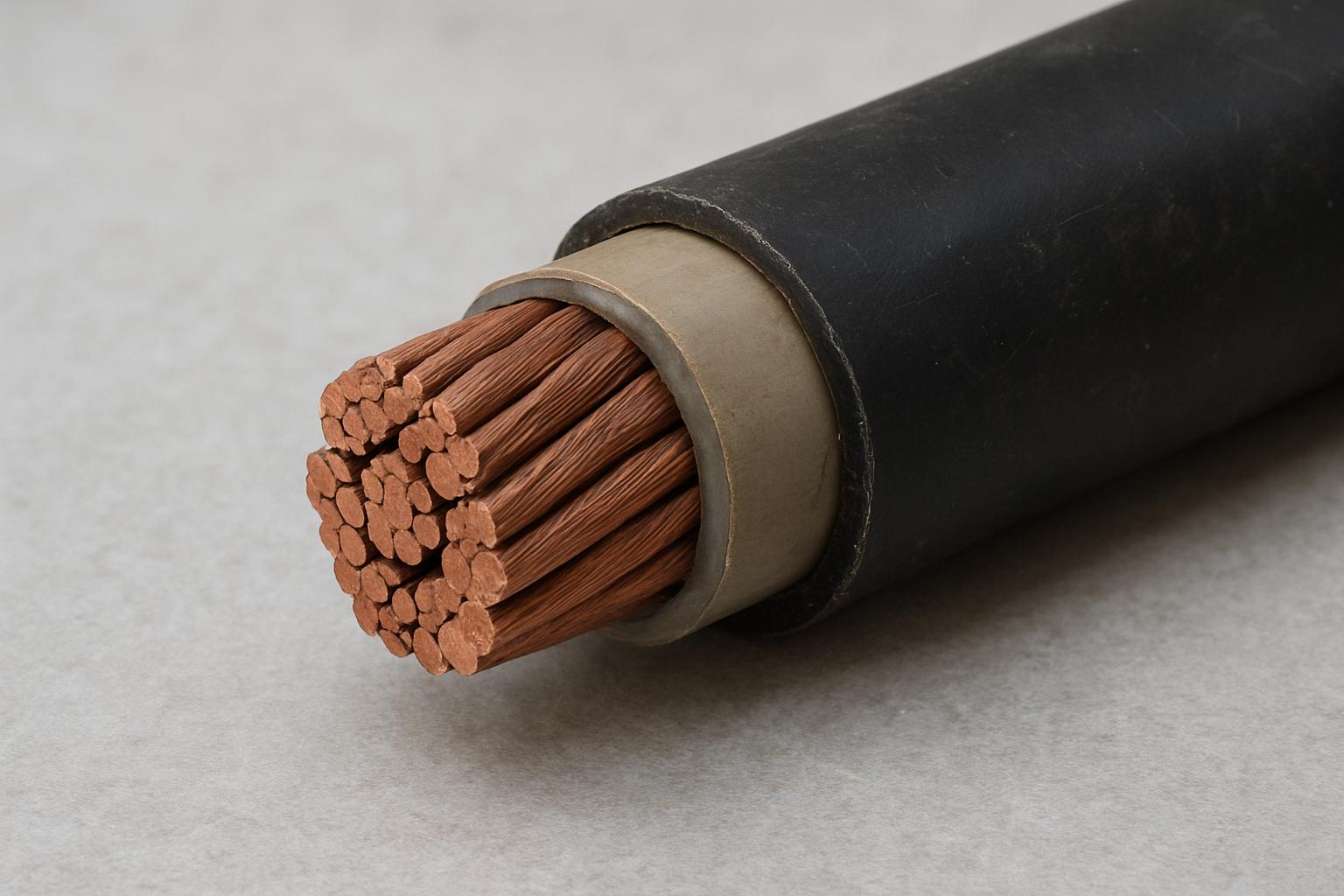

Конструкция КГ-ХЛ традиционная и понятная: жила из медных многопроволочных жил, изоляция каждой жилы, а затем наружная резиновая оболочка. В отдельных модификациях внутренняя изоляция делается из специальных морозостойких резин или эластомерных составов, а наружная оболочка усилена для защиты от масла, механических повреждений и озона.
Ключевые элементы конструкции:
- Проводник: гибкая многопроволочная медная жила, обеспечивающая хорошую гибкость и надежную проводимость.
- Изоляция жил: резиновая или эластомерная, обеспечивающая электрическую прочность и гибкость при низких температурах.
- Наружная оболочка: морозостойкая резина, часто с повышенной стойкостью к маслам и механическим нагрузкам.
Типичные сечения и число жил
Производители предлагают КГ-ХЛ в разных вариантах по числу жил и их сечению. Наиболее часто встречаются следующие исполнения:
| Типичное обозначение | Число жил | Сечение жил, мм² | Применение |
|---|---|---|---|
| КГ-ХЛ 2×0.75 | 2 | 0.75 | Низкопотребляющие переносные приборы, освещение |
| КГ-ХЛ 3×1.5 | 3 | 1.5 | Инструмент, удлинители |
| КГ-ХЛ 3×2.5 | 3 | 2.5 | Электроинструмент мощнее, переносные щиты |
| КГ-ХЛ 3×4; 3×6 | 3 | 4, 6 | Более мощные установки и стационарные временные подключения |
Это не исчерпывающий список, а типовые варианты. Точные исполнения и диапазон сечений зависят от производителя.
Где применяют КГ-ХЛ: реальные сценарии
КГ-ХЛ удобен везде, где кабель подвергается частым перегибам и одновременно работает на морозе. Ниже — несколько примеров, где он действительно оправдывает себя.
- Строительные площадки на севере: удлинители и подводы к электроинструменту.
- Полевые и аварийные электростанции: гибкость и стойкость к ветровым морозам.
- Транспортная и горнорудная техника, где кабель проходит через ограждения и подвижные элементы.
- Сельское хозяйство и фермы в регионах с суровыми зимами.
- Мероприятия на открытом воздухе при низких температурах: временные подводы питания для освещения и техники.
Плюсы и минусы — честно и по делу
Каждый кабель имеет свою нишу. КГ-ХЛ хорош там, где другие откажутся. Но и у него есть ограничения.
- Плюсы: сохраняет гибкость при отрицательных температурах; устойчива к механическим воздействиям и многократным изгибам; часто имеет повышенную стойкость к маслам и озону.
- Минусы: резиновая оболочка подвержена старению под воздействием УФ, поэтому длительное пребывание на солнце сокращает срок службы; не всегда имеет высокую огнестойкость — для пожароопасных объектов требуются специализированные маркировки; не предназначен для постоянной прокладки в земле или под водой без дополнительной защиты.
Как выбрать КГ-ХЛ: чеклист
Выбирать кабель нужно не «на глаз». Вот минимальный чеклист, который убережет от ошибок и лишних трат:
- Определите максимальную рабочую температуру и минимальную температуру окружающей среды. Убедитесь, что кабель предназначен для таких условий и уточните этот параметр в паспорте изделия.
- Выберите сечение жил по току и падению напряжения с учетом длины линии. Для точных расчетов используйте таблицы производителя или програмные калькуляторы.
- Проверьте маркировку по маслостойкости и механической защите. Если кабель будет контактировать с маслами или бензином, нужна соответствующая стойкость оболочки.
- Уточните требования по огнестойкости, если кабель применяется в общественных или пожароопасных зонах.
- Попросите паспорт качества и протоколы испытаний: это важно при закупках для производства или строительных работ.
Правила эксплуатации и монтажа
Кабель КГ-ХЛ рассчитан на подвижное применение, но и его нужно эксплуатировать правильно.
- Избегайте резких перегибов и перекручивания. Соблюдайте минимальный радиус изгиба, указанный в документации.
- Не используйте кабель как тягловый элемент. Тянуть тяжесть с его помощью нельзя.
- При прокладке на улице защищайте от длительного воздействия ультрафиолета и прямого солнечного света, по возможности укрывайте или используйте кабель-каналы.
- Проверяйте кабель визуально перед каждой эксплуатацией: трещины, потертости, обугливание и следы масел — повод заменить участок или весь кабель.
- При работе с водой и высокой влажностью применяйте дополнительные меры защиты и изоляции концов, так как стандартный КГ-ХЛ не всегда предназначен для погружения.
Хранение и транспортировка
Складывать кабель нужно аккуратно. Резиновая оболочка стареет при воздействии озона, солнечного света и высоких температур. Правильное хранение продлевает срок службы и сохраняет физические свойства.
- Храните в сухом помещении при температуре, рекомендованной производителем.
- Не допускайте контакта с растворителями, маслами и агрессивными химикатами, если оболочка не заявлена как стойкая к ним.
- Катушки лучше размещать горизонтально на стеллажах или специальных стойках. Избегайте перегибов при разматывании.
- Срок хранения не бессрочный. При длительном хранении периодически проверяйте состояние оболочки.
Тестирование и контроль качества
При приеме кабеля на объект желательно провести базовую проверку. Что можно сделать без лаборатории:
- Визуальный осмотр на предмет механических повреждений и дефектов оболочки.
- Испытание на целостность жил мультиметром или тестером непрерывности.
- Проверка сопротивления изоляции мегомметром — это даст представление о состоянии изоляции до ввода в эксплуатацию.
Для критичных применений требуются испытания на повышенное напряжение и проверка по протоколам, указанным в нормативной документации. Эти тесты выполняют специализированные лаборатории или службы поставщика.
Краткое сравнение с аналогами
| Критерий | КГ-ХЛ | ПВХ-кабель (например ШВВП) |
|---|---|---|
| Гибкость при морозе | Высокая | Низкая: становится жестким |
| Устойчивость к маслам | Часто высокая | Низкая |
| Устойчивость к УФ | Низкая — требуется защита | Средняя — зависит от состава |
Экологические и утилизационные аспекты
Резиновые оболочки нельзя выбрасывать в бытовой мусор. При утилизации обращайтесь к пунктам приема, которые занимаются переработкой кабелей. Медные жилы ценны и подлежат вторичной переработке, поэтому лучше сдавать отслуживший кабель на переработку — это экономично и экологично.
Советы от практика
Если вы выбираете кабель для работы в условиях с частыми циклическими нагрузками и на морозе, покупайте КГ-ХЛ у проверенных производителей и требуйте паспорт. На стройке экономия на кабеле часто приводит к простою и дополнительным расходам. Лучше потратить немного больше на проверенный кабель и избежать перебоев в работе.
Заключение
Кабель КГ-ХЛ — рабочая лошадка для холодного климата. Он создан для гибкой, подвижной эксплуатации при отрицательных температурах и часто выручает там, где обычные ПВХ-кабели быстро выходят из строя. При выборе учитывайте условия эксплуатации, необходимое сечение и требования к стойкости оболочки. Правильный монтаж, регулярный осмотр и аккуратное хранение продлят срок службы кабеля и сбережут ваше время и деньги. Если нужно подключать мощное оборудование или кабель будет постоянно в земле или воде, выбирайте специализированные решения и уточняйте технические параметры у производителя.
