Оптический нивелир — инструмент, который на первой встрече кажется старомодным, но в деле остаётся эталоном точности и надёжности. Если вы строите дом, планируете ландшафт или занимаетесь геодезией, понимание работы нивелира даст уверенность в результатах. В этой статье объясню, какие они бывают, как правильно работать с прибором, проверять точность и ухаживать за ним, чтобы он служил годами.
Здесь нет пустых определений — только практические советы и простые объяснения. Никаких загадок: вы быстро поймёте основные принципы и начнёте уверенно применять нивелир в реальных задачах.

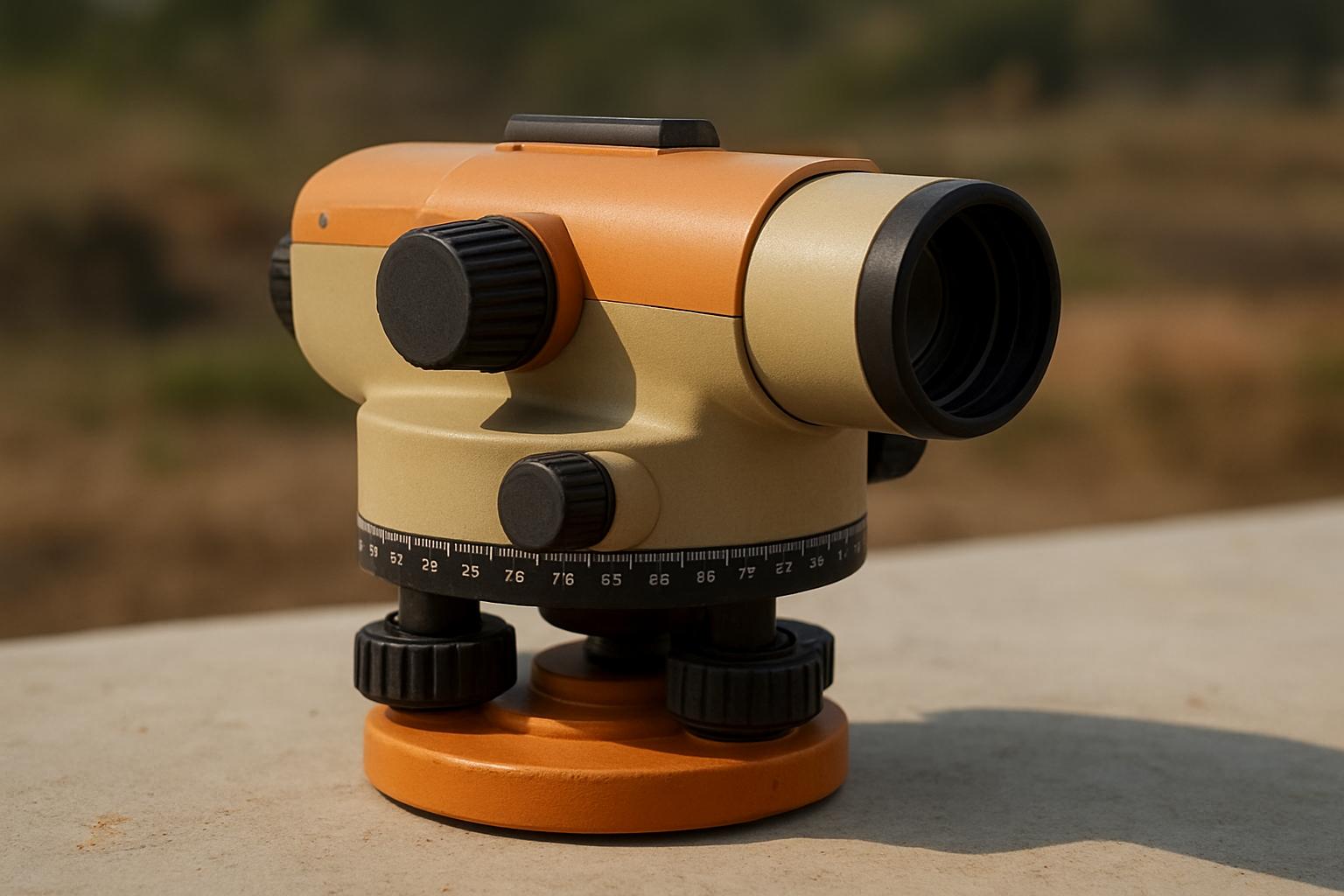

Что такое оптический нивелир и как он работает
В сердце нивелира — труба с оптической системой и визирная шкала (перекрестие). Нивелир предназначен для определения высотных отметок по реперу или рейке. Сначала прибор устанавливают на штатив, наводят вертикаль и выравнивают прибор по уровню, затем по визирной шкале считывают высоту на рейке. Разница между двумя считываниями даёт перепад высот.
Главная идея проста: прибор создаёт направленную горизонтальную визирную линию. При точной установке она служит эталоном для сравнения отметок на рейках, расположенных в разных точках. Благодаря этому можно получать надёжные данные по высоте без сложных вычислений.
Виды оптических нивелиров
Оптические нивелиры делят по конструкции и по способу юстировки. Вплоть до недавнего времени основными были три класса — простые (dumpy), наклонные и автоматические. Каждый имеет свои сильные стороны и ограничения.
Понимание различий помогает подобрать прибор под задачу: точность измерений, удобство работы на неровной поверхности и бюджет проекта.
Простой (dumpy) нивелир
Это классический прибор со стационарной трубой и ручной юстировкой винтами. Он надёжен, прост в ремонте и часто дешевле. Для опытного оператора точности такого нивелира вполне хватает для большинства строительных задач.
Недостаток — требуется внимательная ручная юстировка и больше времени на установку, особенно если нужно много перемещений.
Наклонный нивелир
Отличается наличием плоскоподвижной трубы, которая позволяет наводить прибор путём сознательного наклона и фиксировать положение. Это ускоряет операции при некоторых методах нивелирования, но требует практики для сохранения точности.
Идеален там, где нужно быстро ориентировать прибор на точку, а затем корректировать для точного считывания.
Автоматический нивелир (с компенсатором)
Внутри этой модели находится механический компенсатор, который автоматически выравнивает визирную линию, если прибор установлен не идеально. Это делает работу быстрее и снижает зависимость от навыков оператора.
Автоматические нивелиры чаще применяют при длинных проходах и в условиях, где важно минимизировать человеческий фактор. Они обычно дороже, зато экономят время и уменьшают число грубых ошибок.
| Тип | Принцип | Основное преимущество | Типичное применение |
|---|---|---|---|
| Простой (dumpy) | Ручная юстировка, фиксированная труба | Надёжность и простота | Строительство, локальные работы |
| Наклонный | Заводская или ручная регулировка наклона трубы | Быстрая ориентация на цель | Полевые условия, быстрые привязки |
| Автоматический | Механический компенсатор автовыравнивания | Упрощённая и быстрая работа, меньше ошибок | Протяжённое нивелирование, ответственные съёмки |
Пошаговая инструкция: как работать с оптическим нивелиром
Сначала перечислю ключевые шаги. Ниже каждый шаг раскрыт понятным языком с практическими советами, которые реально экономят время и повышают точность.
- Установите штатив и прибор, закрепите нивелир.
- Ориентируйте прибор по вертикали и выставьте уровень.
- Снимите отсчёты на рейке по очереди — сначала на исходной точке (бэксайт), затем на цель (форсайт).
- Вычислите разность отсчётов, чтобы получить перепад высот.
- При необходимости выполните контрольный проход в обратном направлении.
Детали имеют значение: штатив должен стоять устойчиво, ножки не болтаются, а рейка вертикальна. Малейшее провисание или наклон меняет результат. После каждой перестановки прибора проверяйте уровень и при необходимости подравнивайте.
Простой пример вычисления: если на исходной точке считывание 1.250 м, а на целевой 2.635 м, разность 2.635 — 1.250 = 1.385 м. Эта величина — перепад высот между точками. Если у вас есть высота исходной точки над нулём, добавьте её; иначе работайте с относительными отметками.
| Шаг | Отсчёт на рейке (м) | Примечание |
|---|---|---|
| Бэксайт (B) | 1.250 | Исходная отметка |
| Форсайт (F) | 2.635 | Целевая точка |
| Перепад | 1.385 | F — B |
Проверка точности и юстировка
Перед каждым ответственным замером стоит проверить прибор. Основная цель — убедиться, что визирная линия действительно горизонтальна. Для этого есть простые полевые тесты, которые не требуют лаборатории.
Один из рабочих способов — последовательные измерения между двумя закреплёнными рейками с перестановкой прибора. Если при разных позициях нивелира вычисленные перепады совпадают в пределах допуска, прибор можно считать исправным. При значительных расхождениях нужна настройка или отправка в сервис.
- Проверьте пузырьковый уровень и компенсатор (если есть).
- Выполните тест на стабильность: поставьте прибор, ждите пару минут, снимите показания — повторите через некоторое время.
- Сравните результаты на разных позициях прибора между двумя постоянными рейками — замыкание должно быть в пределах допустимой погрешности.
Если вы не уверены в точности самостоятельной настройки — лучше доверить калибровку профессионалу. Некорректная юстировка приводит к систематической ошибке, которую трудно заметить в одном проходе.
Уход, хранение и обслуживание
Как и любая оптика, нивелир любит чистоту и сухое хранение. Опрессовка, удары и влажность — самые частые враги прибора. Несколько правил помогут продлить срок службы и сохранить точность.
- Храните нивелир в кейсе при транспортировке. Кейс защищает от ударов и пыли.
- Не протирайте линзы грубой тканью — используйте мягкую салфетку и специальный растворитель для оптики.
- Проверяйте крепления, винты и штатив на износ. Своевременно смазывайте механические части по рекомендации производителя.
- При длительном простое уберите прибор в сухое тёплое место, избегая резких перепадов температуры.
Регулярная проверка компенсатора и оптической оси снижает риск ошибок. При малейших подозрениях на повреждение отправляйте прибор в сервисную мастерскую — попытка работать с нарушенной оптикой даёт ложные результаты и потерю времени.
Плюсы и минусы оптических нивелиров по сравнению с лазерными
Лазерные нивелиры завоевали популярность благодаря простоте и визуальному эффекту. Тем не менее оптические приборы сохраняют ряд преимуществ, особенно там, где нужна высокая точность и надёжность в полевых условиях.
| Критерий | Оптический нивелир | Лазерный нивелир |
|---|---|---|
| Точность | Высокая при грамотной работе | Хорошая, но зависит от приёмника и условий |
| Удобство | Требует навыков и времени на настройку | Прост в использовании, быстро ориентируется |
| Устойчивость к условиям | Механически надёжен, оптика уязвима к загрязнению | Чувствителен к солнечному свету и дальности |
| Стоимость владения | Низкая эксплуатационная стоимость | Зависит от дополнительных приёмников и батарей |
Выбор между ними зависит от конкретной задачи: для высокоточного нивелирования на дальние дистанции оптика часто предпочтительнее; для быстрых стройплощадочных работ — лазер может быть удобнее.
Частые проблемы и быстрые решения
Небольшие неисправности часто решаются на месте. Ниже типичные симптомы и что с ними сделать прямо в поле.
- Размытое изображение — проверьте фокус и чистоту линз, при необходимости аккуратно очистите.
- Показы не совпадают при перестановке прибора — проверьте уровень и выполните контрольный тест на замыкание.
- Компенсатор «зависает» или работает медленно — прибор мог получить удар или сильные перепады температуры; отправьте в проверку.
- Штатив шатается — замените или укрепите крепления перед началом работ.
Если проблема системная и проявляется неоднократно, экономнее и безопаснее отдать нивелир в сервис, чем пытаться чинить оптику самостоятельно.
Контроль качества работ: как не упустить ошибки
Качество нивелирования контролируют двойной проверкой и замыканием контура. Простая практика — делать обратный проход тем же маршрутом и сравнивать результаты. Если расхождение превышает допустимый предел, следует искать источник ошибки и повторить измерения.
Для ответственных проектов применяют метод распределения погрешности пропорционально длине участков. Это снижает влияние случайных ошибок и даёт более равномерный итоговый результат.
Заключение
Оптический нивелир остаётся незаменимым инструментом для точного нивелирования. Он требует уважения к деталям: устойчивой установки, аккуратной оптики и регулярной проверки. При правильной эксплуатации и техническом обслуживании нивелир служит долго и даёт стабильные результаты. Выбор конкретной модели — задача баланса между точностью, удобством и бюджетом. Если вы освоите базовые приёмы установки, считывания и контроля, нивелирование перестанет быть сложным процессом и превратится в надёжный рабочий инструмент в ваших руках.
